Cáp điện CV là gì? Phân tích kỹ thuật, phạm vi ứng dụng và nguyên tắc lựa chọn trong hệ thống điện hạ thế

Trong hệ thống điện dân dụng và công nghiệp, dây dẫn điện không chỉ là “đường truyền” của năng lượng mà còn là yếu tố quyết định trực tiếp đến độ an toàn, độ ổn định và hiệu suất vận hành của toàn bộ công trình. Việc lựa chọn sai chủng loại cáp có thể dẫn tới sụt áp, quá nhiệt, lão hóa cách điện nhanh, tăng nguy cơ sự cố và giảm tuổi thọ thiết bị. Trong nhóm các loại cáp hạ thế thông dụng, cáp điện CV là một trong những lựa chọn phổ biến nhất nhờ cấu tạo đơn giản, hiệu quả và chi phí hợp lý.

Tuy xuất hiện rộng rãi trong thực tế, không phải ai cũng hiểu rõ bản chất kỹ thuật của cáp CV, giới hạn sử dụng và cách chọn đúng theo yêu cầu tải, môi trường và phương án lắp đặt. Bài viết này trình bày có hệ thống các nội dung quan trọng về cáp điện CV, theo hướng dễ áp dụng cho thiết kế – thi công – vận hành.

Cáp điện CV là gì?

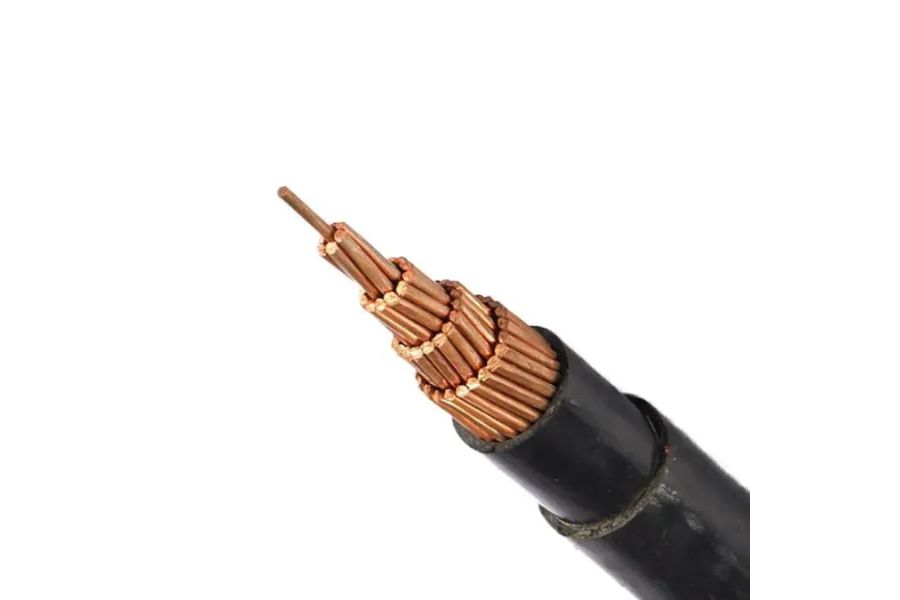

Cáp điện CV là loại cáp dùng để truyền tải và phân phối điện năng trong các hệ thống điện áp thấp đến trung bình (thực tế phổ biến nhất là trong nhóm hạ thế). Ký hiệu “CV” phản ánh cấu tạo vật liệu cơ bản của cáp:

• C: lõi dẫn điện bằng đồng

• V: lớp cách điện bằng nhựa PVC

Nhờ lõi đồng có độ dẫn điện cao và lớp PVC có tính cách điện ổn định, cáp CV đáp ứng tốt các nhu cầu cấp điện phổ thông trong nhà ở, văn phòng, công trình thương mại và các ứng dụng công nghiệp nhẹ.

Điểm cần lưu ý: trong thực hành kỹ thuật, cáp CV thường được hiểu là cáp một lõi cách điện PVC, sử dụng theo phương án đi ống, đi trong máng cáp, đi âm tường hoặc đi trong các hệ bảo vệ cơ học khác để đảm bảo an toàn và độ bền.

Cấu tạo của cáp điện CV dưới góc nhìn kỹ thuật

Dù cấu tạo không phức tạp, cáp CV vẫn có những yếu tố kỹ thuật quan trọng quyết định chất lượng và phạm vi sử dụng.

1) Lõi dẫn điện bằng đồng

Lõi đồng là thành phần chịu trách nhiệm dẫn dòng điện. Đồng có điện trở suất thấp, khả năng dẫn điện tốt và độ ổn định cao trong điều kiện vận hành bình thường. Lõi đồng của cáp CV có thể là:

• Dây đơn cứng: phù hợp cho lắp đặt cố định, đường dây thẳng, ít uốn lượn.

• Dây xoắn mềm: thuận lợi khi thi công cần uốn cong, luồn ống, đi qua các góc hoặc không gian hẹp.

Về mặt vận hành, lõi đồng chất lượng tốt giúp giảm tổn hao trên đường dây và hạn chế phát nhiệt do điện trở, góp phần nâng cao hiệu suất hệ thống.

2) Lớp cách điện PVC

PVC là vật liệu cách điện phổ biến nhờ tính ổn định, khả năng gia công tốt và chi phí hợp lý. Lớp cách điện PVC có vai trò:

• Cách ly điện áp, ngăn dòng điện rò gây mất an toàn

• Bảo vệ lõi đồng khỏi tác động cơ học nhẹ và ảnh hưởng môi trường như bụi, ẩm

• Tăng tính linh hoạt giúp thi công thuận tiện

Trong điều kiện vận hành bình thường, PVC đáp ứng tốt cho phần lớn ứng dụng hạ thế. Tuy nhiên, PVC có giới hạn về nhiệt độ làm việc và khả năng chịu môi trường khắc nghiệt, đây là điểm cần cân nhắc khi lựa chọn.

3) Lớp bảo vệ bổ sung (tùy phương án)

Một số biến thể hoặc cách triển khai ngoài công trường có thể dùng thêm ống, ruột gà, ống luồn dây, máng cáp… như một “lớp bảo vệ ngoài” giúp chống va đập, chống tia UV, hạn chế tiếp xúc hơi ẩm và tăng tuổi thọ hệ thống. Dù không phải cấu tạo sẵn của cáp, nhưng đây là phần không thể thiếu trong thi công tiêu chuẩn.

Đặc điểm kỹ thuật nổi bật của cáp điện CV

Khả năng đáp ứng hệ thống điện phổ thông

Cáp CV được sử dụng rộng rãi trong mạng điện hạ thế nhờ khả năng truyền tải ổn định, phù hợp với đa số phụ tải thông thường như chiếu sáng, ổ cắm, thiết bị gia dụng và các mạch cấp nguồn phụ trợ.

Tính linh hoạt trong thi công

Cáp CV có độ dẻo tương đối tốt, đặc biệt với loại lõi mềm. Nhờ đó, việc luồn ống, đi âm tường, đi trần, đi trong máng cáp… được thực hiện nhanh và gọn. Đây là yếu tố quan trọng giúp giảm thời gian thi công và chi phí nhân công.

Mức chịu nhiệt phù hợp vận hành thường nhật

Lớp PVC cho phép cáp làm việc ổn định ở ngưỡng nhiệt độ vận hành bình thường trong hệ thống điện dân dụng và thương mại. Tuy nhiên, trong môi trường nhiệt độ cao kéo dài hoặc yêu cầu chống cháy đặc thù, nên cân nhắc các chủng loại cáp vật liệu cách điện khác.

Ứng dụng thực tế của cáp điện CV

Điện dân dụng

Trong nhà ở, chung cư, công trình nhà phố, cáp CV thường được dùng cho các tuyến cấp điện trong tường, cấp nguồn cho hệ thống chiếu sáng, ổ cắm, điều hòa, bình nóng lạnh và các phụ tải phổ biến khác.

Công trình thương mại – dịch vụ

Tại văn phòng, cửa hàng, trung tâm dịch vụ, cáp CV đáp ứng tốt cho các hệ thống điện tổng, tủ phân phối, chiếu sáng, ổ cắm văn phòng và các thiết bị tiêu thụ điện ở mức tải vừa phải.

Công nghiệp nhẹ và hạ tầng phụ trợ

Trong xưởng sản xuất quy mô nhỏ đến vừa, cáp CV được dùng để cấp nguồn cho thiết bị phụ trợ, tủ điều khiển, chiếu sáng nhà xưởng, quạt thông gió và các hệ thống không yêu cầu tiêu chuẩn đặc biệt về chống cháy lan hoặc môi trường khắc nghiệt.

Vì sao cáp điện CV được sử dụng phổ biến?

Hiệu quả kinh tế và tính phổ cập

Cáp CV có mức chi phí phù hợp, dễ mua và có nhiều lựa chọn tiết diện. Điều này giúp cáp CV trở thành lựa chọn “chuẩn mực” cho nhiều công trình điện phổ thông.

Độ dẫn điện cao nhờ lõi đồng

Lõi đồng giúp giảm sụt áp và giảm tổn hao năng lượng khi truyền tải. Với lựa chọn đúng tiết diện và thi công đúng tiêu chuẩn, cáp CV đem lại độ ổn định vận hành cao trong thời gian dài.

Dễ thi công – dễ thay thế – dễ chuẩn hóa

Cáp CV phù hợp với nhiều phương án lắp đặt. Khi cần bảo trì hoặc thay thế, việc tìm vật tư tương đương cũng dễ hơn so với các chủng loại đặc thù.

Hạn chế của cáp điện CV cần lưu ý

Dù phổ biến, cáp CV không phải “đáp án cho mọi tình huống”. Một số giới hạn quan trọng gồm:

• Không tối ưu trong môi trường khắc nghiệt: nơi nhiệt độ cao, ẩm kéo dài, hóa chất, tia UV mạnh hoặc nguy cơ va đập cơ học lớn.

• Giới hạn về yêu cầu chống cháy: với các công trình có tiêu chí an toàn cháy nổ nghiêm ngặt, cần cân nhắc các loại cáp có đặc tính chống cháy/ít khói/không halogen tùy yêu cầu.

• Không dùng cho hệ thống điện áp cao: cáp CV thuộc nhóm ứng dụng hạ thế; dùng sai phạm vi có thể gây suy giảm cách điện và mất an toàn.

Nguyên tắc lựa chọn cáp điện CV phù hợp

1) Chọn tiết diện theo dòng tải và điều kiện lắp đặt

Tiết diện dây là yếu tố quyết định khả năng mang dòng. Tiết diện quá nhỏ sẽ dẫn đến quá nhiệt, suy giảm cách điện và tăng nguy cơ sự cố. Tiết diện quá lớn gây lãng phí chi phí vật tư.

Để lựa chọn chính xác, cần xem xét: công suất phụ tải, chiều dài tuyến, điều kiện tản nhiệt (đi âm tường, đi ống, đi máng), nhiệt độ môi trường và hệ số đồng thời của tải.

2) Xem xét sụt áp cho tuyến dây dài

Trong các tuyến dây dài (nhà nhiều tầng, xưởng rộng), sụt áp trở thành vấn đề đáng kể. Khi sụt áp lớn, thiết bị hoạt động kém ổn định, tăng hao tổn và có thể gây lỗi vận hành. Vì vậy, ngoài dòng tải, cần cân nhắc chiều dài tuyến và giới hạn sụt áp cho phép để chọn tiết diện hợp lý.

3) Đánh giá môi trường và phương án bảo vệ cơ học

Nếu cáp đi trong môi trường có ẩm, nguy cơ va đập hoặc ngoài trời, cần bổ sung biện pháp bảo vệ như ống phù hợp, máng cáp có nắp, tránh ánh nắng trực tiếp và hạn chế nước xâm nhập. Môi trường càng khắc nghiệt, yêu cầu bảo vệ càng cao.

4) Ưu tiên sản phẩm đúng tiêu chuẩn và nguồn gốc rõ ràng

Chất lượng lõi đồng và lớp PVC quyết định độ bền của cáp. Nên chọn cáp có thông số kỹ thuật rõ ràng, vật liệu đạt chuẩn và được kiểm soát chất lượng ổn định.

Lưu ý trong thi công và vận hành cáp điện CV

Trong thi công, cần tránh kéo căng quá mức, tránh uốn gấp khúc với bán kính cong quá nhỏ vì có thể làm nứt lớp PVC hoặc tổn thương lõi đồng. Khi luồn ống, cần đảm bảo đường ống đủ bán kính cong và hạn chế ma sát gây trầy xước.

Trong vận hành, nên kiểm tra định kỳ các điểm đấu nối (hộp nối, tủ điện, đầu cos) vì đây là vị trí dễ phát sinh nhiệt do tiếp xúc kém. Đảm bảo siết chặt đúng lực và tránh oxy hóa sẽ giảm nguy cơ chập cháy do nhiệt cục bộ.

Kết luận

Cáp điện CV là chủng loại cáp hạ thế phổ biến nhờ cấu tạo lõi đồng – cách điện PVC đơn giản, hiệu quả và kinh tế. Với lựa chọn đúng tiết diện, thi công đúng kỹ thuật và có biện pháp bảo vệ phù hợp, cáp CV đáp ứng tốt cho điện dân dụng, công trình thương mại và nhiều ứng dụng công nghiệp nhẹ.

Tuy nhiên, để đảm bảo an toàn và độ bền lâu dài, người dùng cần hiểu rõ giới hạn của cáp CV trong môi trường khắc nghiệt, yêu cầu chống cháy và phạm vi điện áp. Một hệ thống điện ổn định không chỉ nằm ở “dùng đúng loại cáp”, mà còn nằm ở việc chọn đúng theo tải, theo môi trường và theo tiêu chuẩn thi công.
